我公司有220V 360V 380V 400v 转/变 12.69v变压器,324KW三相380V转三相220V变压器,380V转313VDC变压器,变压器型号 HSG-938KVA 输入400V 输出230-400V 连接方式△/Y 频率50/60Hz,整流变压器 交流三相380VAC 50Hz 输出电流DC120V 754A等多种规格型号的产品.
参数特性
1.额定功率：10KVA 10kw 10千瓦。
2.输入电压：36v±10% (客户也可指定电压)。
3.输出电压：380V 400V。
4.电源相数: 三相。
5.频率范围：50－60Hz。
6.绕组形式：双绕组或多绕组。
7.冷却方式：空气自冷。
8.效率：≥98%。
9.波形失真：无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻：≥50MΩ。
12.电气强度；工频正弦电压3KV历时1分钟无击穿及闪络现象。
变压器的工作原理是基于法拉第电磁感应定律、当一次绕组中的电流变化时，会在铁心中产生一个变化的磁场。这个磁场会穿过二次绕组，并导致在二次绕组中产生感应电动势。根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比。
该套设备适用于KPU系列电动轨道平板车和KPD系列电动轨道平板车。这两种电动轨道平板车都属于低压供电电动轨道平板车，不需要拖带电缆。通过地面降压变压器来将380V的电源电压降低到36V或40V，然后供给地面馈电线。
单相低压供电型平板车使用两根走行轨道作为馈电线，而三相低压供电型平板车则在两根轨道中间再增加一根地面馈电线。这样的设计能够更好地满足不同型号电动轨道平板车的供电需求。
PDG, PSG单、三相低压路轨供电成套电气设备是一种非常稳定、方便、理想的驱动成套设备。它广泛适用于轨道平板车、机械制造、铸造冶金、钢铁企业、铁道车辆维修等各种企业。
材料说明：
隔离变压器产品优势：
产品优势：
耐压隔离高：初次级耐压6000V以上，无击穿无闪络
定制设计全：可根据客户要求设计输入输出任意电压组合，满足现场需要（200V&220V&380V&440V）
屏蔽抗干扰：三相干式隔离变压器增加抗干扰屏蔽层独立接地，高度共模干扰抑制，有效抑制高频干扰
过载能力强：散热设计优良，短路过载能力强。
绝缘性能好：H级绝缘导线，耐雷电冲击水平高，承受突发短路能力强。
制造工艺精：变压器进行真空浸漆，绝缘等级达H级。
连接组别多：根据客户指定的连接方式和电压比灵活配置。
整机效率高：0.35mm低损矽钢片，空载电流小。
智能型温控：大功率变压器配置温控器，通过预设在线圈的PT100传感器动态反映线圈温度变化，可实现故障报警等功能。
显示功能全：LCD大屏幕显示，实时追踪变压器的运行状态。
◆使用条件：
1、使用海拨高度≤3000m
2、环境温度：-45℃～+50℃设备可散热，勿暴晒
3、相对湿度：≤90%无凝结
4、使用场所无严重影响变压器绝缘强度的腐烛性气体，金属粉尘、导电粉尘及无其他易爆易燃的危险物质。
|
容量(KVA) |
外形尺寸
长×宽×高(mm) |
安装尺寸(mm) |
外壳尺寸
长×宽×高(mm) |
变压器电压 |
|
PSG-1 |
180×110×180 |
80×150 |
280×210×280 |
380V/40V |
|
PSG-2 |
230×150×220 |
105×145 |
330×250×320 |
380V/40V |
|
PSG-3 |
260×200×250 |
125×180 |
360×300×350 |
380V/40V |
|
PSG-5 |
300×230×280 |
145×200 |
400×330×380 |
380V/40V |
|
PSG-8 |
360×230×330 |
135×275 |
460×350×430 |
380V/40V |
|
PSG-10 |
420×230×420 |
135×310 |
570×360×570 |
380V/40V |
|
PSG-15 |
480×250×480 |
140×320 |
630×370×630 |
380V/40V |
|
PSG-20 |
520×250×520 |
155×400 |
670×390×670 |
380V/40V |
|
PSG-30 |
550×280×650 |
165×400 |
800×400×870 |
380V/40V |
|
PSG-40 |
610×300×650 |
170×400 |
800×400×870 |
380V/40V |
|
PSG-50 |
610×300×650 |
175×400 |
850×500×850 |
380V/40V |
|
PSG-60 |
700×320×660 |
190×450 |
850×500×850 |
380V/40V |
|
PSG-80 |
700×350×670 |
195×450 |
1000×550×1000 |
380V/40V |
|
PSG-100 |
750×350×680 |
210×450 |
1000×550×1000 |
380V/40V |
|
PSG-120 |
750×350×680 |
215×450 |
1000×600×1000 |
380V/40V |
|
PSG-150 |
850×370×680 |
230×450 |
1100×600×1100 |
380V/40V |
|
PSG-200 |
950×450×680 |
290×450 |
1100×600×1100 |
380V/40V |
|
PSG-250 |
950×450×830 |
290×450 |
1300×700×1300 |
380V/40V |
|
PSG-300 |
1050×450×950 |
290×450 |
1300×700×1300 |
380V/40V |
|
PSG-350 |
1100×500×1000 |
310×500 |
1300×700×1300 |
380V/40V |
|
PSG-400 |
1100×550×1100 |
320×500 |
1300×700×1300 |
380V/40V |
|
PSG-500 |
1250×600×1250 |
320×600 |
1500×800×1500 |
380V/40V |
用户须知：
1、开箱检查:
箱体在运输过程中有无损坏;变压器及其它元器件是否完好无损;紧固件有否松动、移位，接线端子有否接触不良。
2、安装须知:
变压器安装场地必须干燥通风，无强力振动，无灰沙雨水渗漏; 就位搬迁须小心轻放，严禁过分倾斜，就位后机器底盘受力要均匀，箱体放置平稳;就位所在四周应有足够的空间余地，确保变压器的通风与维护。
3、绝缘要求:
短接“输入”与“输出”端子并引出测试点, 测试点对地(机外壳)用1000兆欧表测试绝缘电阻，此值应大于2兆欧。

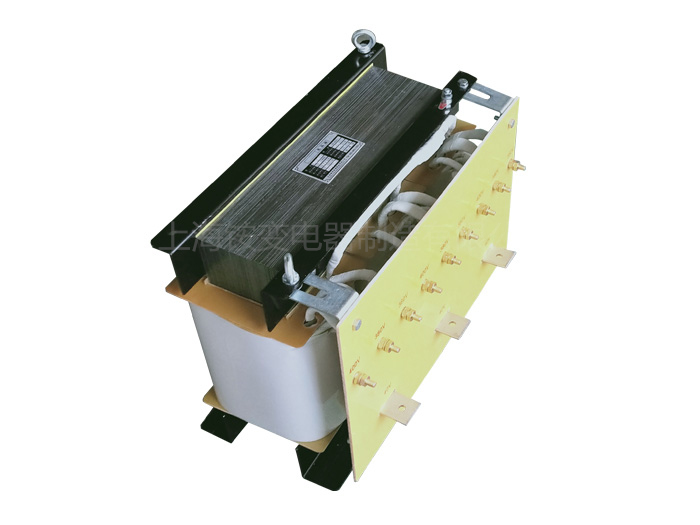

变压器 PSG-28J/28KVA 380V/40V 42.5A/404.2A E F 级绝缘，是一款具有明确功率、电压、电流参数及特定绝缘等级的专用变压器。其中 “PSG-28J” 为产品型号，通常代表其特定应用场景或结构类型；“28KVA” 是额定容量，直接决定其能稳定传输的总功率上限，确保负载在额定范围内可靠运行。
该变压器的输入侧（一次侧）额定电压 380V、额定电流 42.5A，适配工业常用的三相 380V 配电系统；输出侧（二次侧）额定电压 40V、额定电流 404.2A，主要为低电压、大电流需求的设备供电，比如工业加热装置、大型电机的启动辅助回路、特定检测设备等。
绝缘等级为 E F 级，代表其绕组绝缘材料的耐热极限 ——E 级绝缘允许工作温度为 120℃，F 级为 155℃，该双重等级设计既保障了变压器在常规工况下的绝缘可靠性，又能应对短期负荷波动带来的温度上升，提升了运行安全性与环境适应性。，该变压器多采用干式结构，通过空气冷却实现散热，无油液渗漏风险，安装灵活，广泛应用于对供电稳定性、绝缘安全性要求较高的工业生产环节，为特定设备提供精准、安全的电压转换服务。
