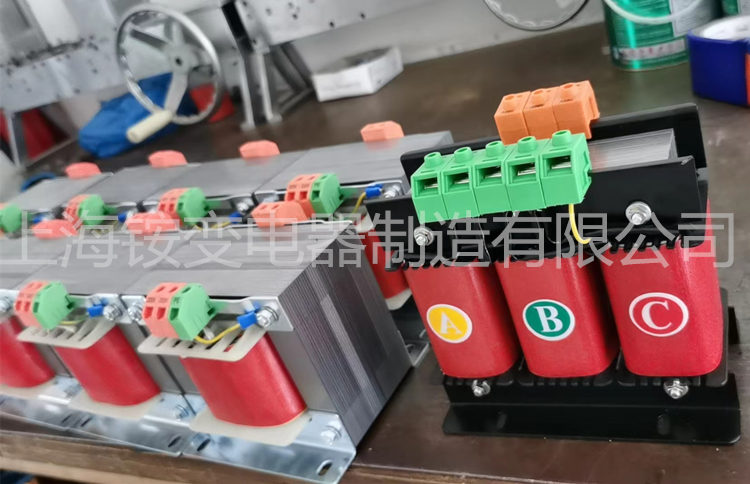

交流输出电抗器SKSGC-60A/2.2V


我公司还有变压器SG1-490/0.5 380/220V 490KVA,变压器 SG10-328KVA/0.8KV/0.4KV Dyn11,380v转220v变压器,漏板变压器 61KVA 单相380v/5v,SG-60KVA变压器   电压380V/460V 电流 A,直流变压器等多种产品,欢迎广大客户来电咨询进线电抗器ACL型号规格、进线电抗器ACL价格报价、电抗器多少钱。


输入输出电抗器参数特性
1.系统电压：380V  660v 690v 1140V。
2.工作电流：按需求。
3.电源相数: 三相。
4.产品容量：客户指定。
5.频率范围：50－60Hz。
6.出线方式：向上或水平。
7.绝缘电阻：≥50MΩ。
8.电气强度；工频正弦电压3KV历时1分钟无击穿及闪络现象。
9.绝缘等级：B级。
10.噪声≤65dB。
11.产品执行标准： IEC289:1987电抗器GB10229-88电抗器(IEC289:1987)  JB9644-1999半导体电气传动用电抗器。

进线电抗器是一种常用于工业和工厂自动化控制系统的电气设备、它通常安装在变频器、调速器和电网电源之间，主要用于抑制变频器和调速器所产生的浪涌电压和电流。此外，它还能较大程度地减少系统中的高次谐波和畸变谐波。
在工业生产过程中，变频器和调速器常常用于控制电动机的转速和运行方式。然而，这些设备在工作过程中会产生一些不可避免的电磁干扰，如浪涌电压和电流、高次谐波以及畸变谐波。这些干扰会对其他设备和系统产生负面影响，甚至导致设备故障和损坏。
为了解决这些问题，进线电抗器被引入到系统中。它通过限制电流的变化率和滤波作用，有效地抑制了浪涌电压和电流的产生。此外，进线电抗器还能够减少系统中的高次谐波和畸变谐波。这些谐波会导致电网电压的波形失真，对其他设备和系统产生干扰。
进线电抗器的工作原理是利用电感和电容的相互作用。它具有高电感和低电容的特点，能够阻碍电流的突变和高频信号的传递。通过安装进线电抗器，可以有效地降低电网电压的峰值和电流的峰值，从而保护其他设备不受电力干扰的影响。


输入输出电抗器的适用条件
1、电源对其它设备有明显的干扰（干扰、过压）。
2、电源相间电压不平衡＞额定电压的1.8%。
3、阻抗极低的线路（动力变压器为变频器额定值的10倍多）。
4、在一条线路上为减小线电流而安装的大量变频器。
5、使用cosφ（功率因数）校正电容或功率因数校正单元。

输入输出电抗器使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃至+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。


变频器调速器功率KW	进线 电抗器型号	外形尺寸 长*宽*高 mm	安装尺寸（mm）
0.75(1.5)	ACL-8	150*80*140	75*60
2.5	ACL-10	150*80*140	75*60
4	ACL-10	150*80*140	75*60
5.5	ACL-15	150*80*140	75*60
7.5	ACL-20	200*120*170	100*75
11	ACL-30	210*140*170	112*90
15	ACL-40	210*140*170	112*90
18	ACL-50	210*140*170	112*90
22	ACL-60	210*140*170	112*90
30	ACL-80	240*200*210	133*120
37	ACL-110	240*200*210	133*120
45	ACL-125	240*200*210	133*120
55	ACL-150	240*200*210	133*120
75	ACL-200	280*220*230	172*130
90(93)	ACL-250	300*230*250	190*130
110	ACL-280	310*230*260	190*130
132	ACL-300	310*230*260	190*130
160	ACL-400	320*230*270	190*130
187	ACL-450	340*250*270	210*135
200	ACL-500	290*195*305	132*102-12
220	ACL-540	290*195*305	132*102-12
250	ACL-600	290*205*305	132*112-12
280	ACL-700	290*210*305	132*112-12
315	ACL-800	290*260*310	210*155
400	ACL-1000	290*270*310	245*160


售后保障：
1、本公司生产、销售各种型号的变压器，稳压器，电抗器，调压器，可以按照客户的要求、尺寸、规格来量身订做产品.
2. 本公司生产的干式变压器、稳压器、调压器、电抗器质保一年至多年不等！
3. 在质保期内若发生任何产品质量问题，我公司负责免费维修或更换。


交流输出电抗器 SKSGC-60A/2.2V 是一款专为电力电子系统设计的重要配套设备，主要用于改善变流器与负载之间的电能传输质量，其型号中 “SKSGC” 为产品系列标识，“60A” 代表额定工作电流为 60 安培，“2.2V” 则指在额定电流下的基准电压降为 2.2 V，这一参数直接反映了电抗器对电流变化的阻碍能力，适用于需要限制输出电流波动的电路环境。

从工作原理来看，该电抗器利用电感元件 “通直流、阻交流” 的特性，通过绕组产生的感抗抑制电流的快速变化。当变流器（如变频器）输出含有高次谐波的非正弦电流时，电抗器能有效衰减高频谐波成分，降低电流的变化率（di/dt），从而减少对电机等负载的绝缘冲击，同时缓解因电缆分布电容与高频电流相互作用产生的浪涌电压，起到平滑电流波形的作用。

在结构与性能上，SKSGC-60A/2.2V 通常采用优质硅钢片作为铁芯材料，芯柱设计有均匀分布的气隙，以减少磁饱和现象并稳定电感值；绕组则选用高导电率的铜线或铝线，结合 F 级或 H 级绝缘材料，经真空压力浸漆（VPI）工艺处理，确保设备具备良好的绝缘性能、机械强度和防潮能力，可适应工业环境中的高温、振动等复杂条件。其典型技术参数还包括：额定绝缘电压 380V 或 660V（50Hz），抗电强度≥3000VAC/50Hz（10 秒无击穿），绝缘电阻≥100MΩ，运行噪音≤65dB，防护等级多为 IP00，符合 GB10229、JB9644 等行业标准。
该电抗器主要与变频器、逆变器等设备配套使用，安装在变流器输出端与电动机之间，尤其适用于电缆传输距离较长（如超过 50 米）的工业场合，可有效保护电机绝缘免受高频电压冲击，降低电机运行噪音和发热，延长设备使用寿命。此外，在机床、风机、水泵、传送带等变频调速系统中，它也能通过改善电流波形提升系统运行的稳定性，减少对周边设备的电磁干扰，是工业自动化电力系统中不可或缺的抗干扰与保护元件。
