我公司生产以下规格型号的产品:

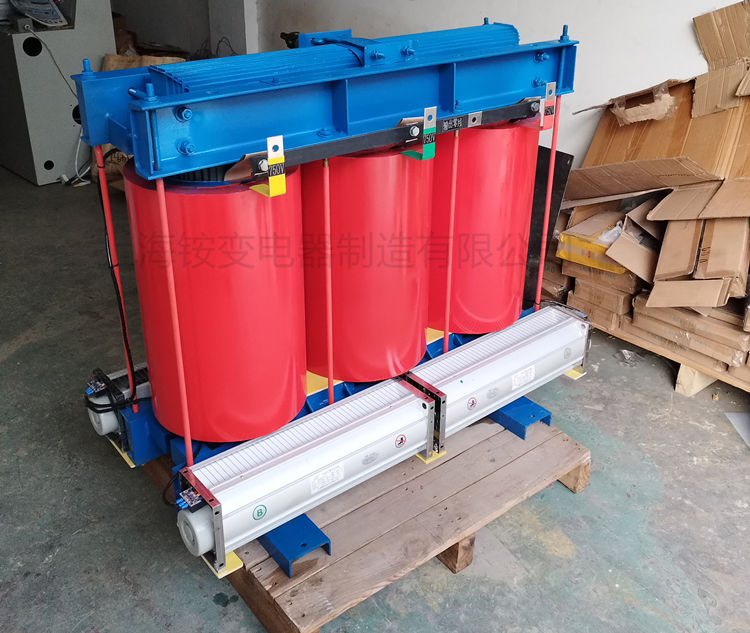

三相干式变压器 SG-383.1/1.10 383.1KVA 660V变380V 582.0773064A,输入电压:400V 430V 输出电压:AC220V AC200V AC658V 相数:3 带防护罩,变压器 5667A 220V 380V 加热用,励磁整流变压器 ZLSG-90KVA 380V 400V+-5%/49v YD11,变压器 8573A 220V 380V 加热用。
参数特性
1. 额定功率范围为1KVA(1kw)至2500KVA(2500kw),亦可根据客户要求指定功率。
2. 输入电压范围包括220V、315V、380V、440V、460V、525V、660V、690V、1140V,允许波动范围为正负10%,客户也可指定电压。
3. 输出电压可选480V/460V/440V/415V/240V/230V/220V/210V/208V/200V/190V/182V/173V,客户可根据需要指定电压。
4. 电源为三相电源。
5. 频率范围为50Hz至60Hz。
6. 可提供双绕组或多绕组的绕组形式。
7. 采用空气自冷方式进行冷却。
8. 效率达到或高于98%。
9. 输出波形无附加失真。
10. 可持续长期连续运行,支持无人值守工作。
11. 绝缘电阻不低于50MΩ。
12. 电气强度测试条件为工频正弦电压3KV下连续1分钟无击穿及闪络现象。
变压器的工作原理是基于法拉第电磁感应定律、当一次绕组中的电流变化时,会在铁心中产生一个变化的磁场。这个磁场会穿过二次绕组,并导致在二次绕组中产生感应电动势。根据法拉第电磁感应定律,感应电动势的大小与磁通量的变化率成正比。
这一系列的变压器是专门为企业设备设计的,旨在解决因国内外电压不同而导致设备无法正常使用的问题。这些变压器可以满足各种输入电压需求,如三相输入440V、420V、400V、380V,同时提供多种输出电压选项,包括三相输出480V、460V、440V、415V、400V、240V、230V、220V、210V、208V、200V、190V、182V、173V、120V、110V、100V等。我们还可以根据客户需求进行定制设计。
这些产品具有稳定运行、优良性能等特点,同时还具备防火、防潮、安全可靠、节约电能和维护方便等优点。它们适用于各种电压设备的场所,因为在不同地区电压不同的情况下,可以转换电压以适应设备需求。我们的变压器是根据各类电压设备的独特需求量身定制的,以确保完全适配于设备的要求。
◆功能特点:
1、我们的产品符合一系列国际标准,包括IEC60076、GB1094.0-2007、CNS13390等,确保产品质量达到国际水平。
2、适用于交流频率45~65Hz,电压≤660V的场所,我们的产品设计精良,性能稳定可靠。
3、输入、输出电压规格可根据客户设备要求进行个性化定制,确保产品与设备匹配。
4、接线方式及绝缘等级均可根据客户需求进行定制,灵活满足各类应用场景。
5、我们采用优质材料制造,以确保产品具有优良的电气特性和机械强度,长期稳定运行。
6、产品设计采用固定式端子台,外观美观耐用,安全性极高,为用户提供便利的安装与维护。
7、铁芯经过专业热处理,耗损极低,确保产品长期高效运行,降低维护成本。
8、我们的产品可满载额定电流连续使用,使用寿命长,为用户提供持久可靠的电力保障。
◆使用条件:
1、使用海拨高度≤3000m
2、环境温度:-45℃~+50℃设备可散热,勿暴晒
3、相对湿度:≤90%无凝结
4、使用场所无严重影响变压器绝缘强度的腐烛性气体,金属粉尘、导电粉尘及无其他易爆易燃的危险物质。
容量(KVA) |
外形尺寸
长×宽×高(mm) |
安装尺寸(mm) |
外壳尺寸
长×宽×高(mm) |
变压器电压 |
ZLSK-1 |
180×110×180 |
80×150 |
280×210×280 |
380V/198V |
ZLSK-2 |
230×150×220 |
105×145 |
330×250×320 |
380V/198V |
ZLSK-3 |
260×200×250 |
125×180 |
360×300×350 |
380V/198V |
ZLSK-5 |
300×230×280 |
145×200 |
400×330×380 |
380V/198V |
ZLSK-8 |
360×230×330 |
135×275 |
460×350×430 |
380V/198V |
ZLSK-10 |
420×230×420 |
135×310 |
570×360×570 |
380V/198V |
ZLSK-15 |
480×250×480 |
140×320 |
630×370×630 |
380V/198V |
ZLSK-20 |
520×250×520 |
155×400 |
670×390×670 |
380V/198V |
ZLSK-30 |
550×280×650 |
165×400 |
800×400×870 |
380V/198V |
ZLSK-40 |
610×300×650 |
170×400 |
800×400×870 |
380V/198V |
ZLSK-50 |
610×300×650 |
175×400 |
850×500×850 |
380V/198V |
ZLSK-60 |
700×320×660 |
190×450 |
850×500×850 |
380V/198V |
ZLSK-80 |
700×350×670 |
195×450 |
1000×550×1000 |
380V/198V |
ZLSK-100 |
750×350×680 |
210×450 |
1000×550×1000 |
380V/198V |
ZLSK-120 |
750×350×680 |
215×450 |
1000×600×1000 |
380V/198V |
ZLSK-150 |
850×370×680 |
230×450 |
1100×600×1100 |
380V/198V |
ZLSK-200 |
950×450×680 |
290×450 |
1100×600×1100 |
380V/198V |
ZLSK-250 |
950×450×830 |
290×450 |
1300×700×1300 |
380V/198V |
ZLSK-300 |
1050×450×950 |
290×450 |
1300×700×1300 |
380V/198V |
ZLSK-350 |
1100×500×1000 |
310×500 |
1300×700×1300 |
380V/198V |
ZLSK-400 |
1100×550×1100 |
320×500 |
1300×700×1300 |
380V/198V |
ZLSK-500 |
1250×600×1250 |
320×600 |
1500×800×1500 |
380V/198V |
用户须知:
1、开箱检查:
箱体在运输过程中有无损坏;变压器及其它元器件是否完好无损;紧固件有否松动、移位,接线端子有否接触不良。
2、安装须知:
变压器安装场地必须干燥通风,无强力振动,无灰沙雨水渗漏; 就位搬迁须小心轻放,严禁过分倾斜,就位后机器底盘受力要均匀,箱体放置平稳;就位所在四周应有足够的空间余地,确保变压器的通风与维护。
3、绝缘要求:
短接“输入”与“输出”端子并引出测试点, 测试点对地(机外壳)用1000兆欧表测试绝缘电阻,此值应大于2兆欧。
ZLSK - 385KVA 0.38/0.198 是一种具有特定规格和用途的变压器,“ZLSK” 代表着该变压器的系列或类型,具体含义通常由生产厂家规定。“385KVA” 是变压器的额定容量,表明它在正常工作条件下能够长期稳定地传输 385 千伏安的视在功率,这是衡量变压器传输功率能力的重要指标。“0.38/0.198” 分别表示变压器的输入电压为 0.38 KV(即 380 伏),输出电压为 0.198 KV(即 198 伏)。
该变压器是基于电磁感应原理,当 380 V的交流电通入初级绕组时,会在铁芯中产生交变磁场,这个交变磁场会在次级绕组中感应出 198 V的交流电。通过合理设计绕组匝数和铁芯结构,实现将较高的输入电压变换为较低的输出电压,以满足特定设备或负载的电压需求,这种变压器具有较高的效率和可靠性,能够在一定的负载范围内稳定地输出电压,同时具备良好的绝缘性能和散热性能,以确保在长期运行过程中的安全性和稳定性。
