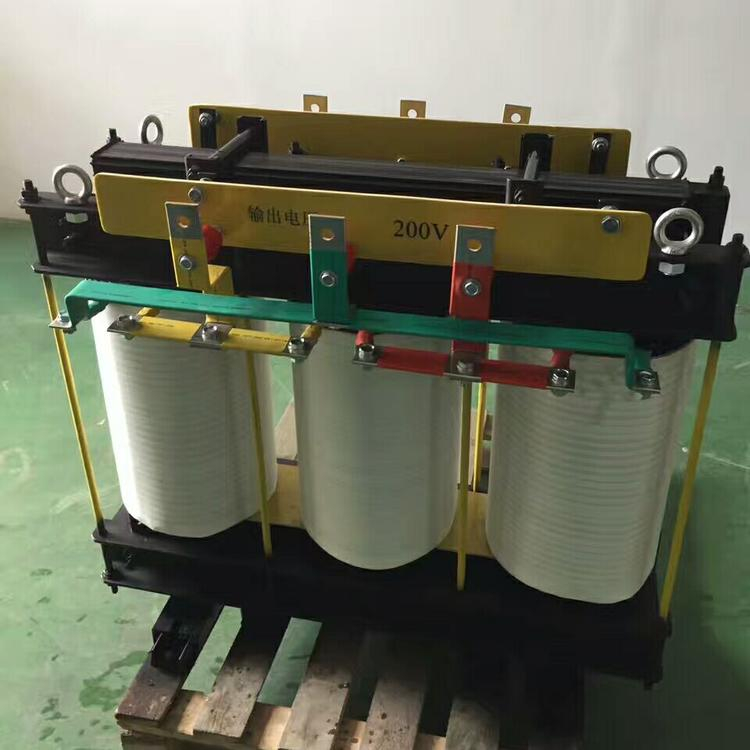

该变压器型号为ZSG-89KVA,是一种用于励磁整流的变压器。它的输入电压为AC380V,输出电压为180V,输入电流为135A,输出电流为285A。这种变压器适用于将高压交流电转换为低压直流电,并且具有较高的电流输出能力,适用于需要大功率输出的场合。
该变压器的额定容量为89KVA,能够稳定输出所需的电流和电压,确保整流设备正常运行。在使用这种变压器时,需要注意保持输入电压和电流在额定范围内,以确保设备的安全运行和性能稳定。
参数特性
1.额定功率:1KVA 1kw 1千瓦-2500KVA 2500kw 2500千瓦(或客户指定功率)。
2.输入电压:220v 315v 380v 440v 460v 525v 660v 690v 1140v±10% (客户也可指定电压)。
3.输出电压:480V/460V/440V/415V/240V/230V/220/210V/208V/200V/190V/182V/173V(可选,客户也可指定电压)。
4.电源相数: 三相。
5.频率范围:50-60Hz。
6.绕组形式:双绕组或多绕组。
7.冷却方式:空气自冷。
8.效率:≥98%。
9.波形失真:无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻:≥50MΩ。
12.电气强度;工频正弦电压3KV历时1分钟无击穿及闪络现象。
我们的三相干式变压器采用优质材料和成熟的工艺技术,专业生产SG、DG系列三相及单相干式隔离变压器。这些变压器不仅具有变压功能,还能有效保护机器产生的发热和延长绝缘材料的使用寿命。可实现从380V输入到220V输出、380V输入到任何电压输出、或者220V输入到任何电压输出的转换。我们的干式隔离变压器规格范围广泛,从1KVA到600KVA不等。SG、DG系列变压器适用于交流50至60HZ的各种三相供电场合,输入和输出电压均不超过2000V。
材料说明:
1. 铁芯:我们选用新优质高硅硅钢片来制造变压器铁芯,主要使用0.35厚的H18、H14、H12、Z11等硅钢片。根据客户的需求和使用条件,我们会选择合适的材料,以确保变压器性能设计达到较佳状态。
2. 线材:我们使用包裹良好绝缘材料的漆包线和玻璃丝包线,耐温等级包括F级(155℃)、H级(180℃)、C级(220℃)。(通常耐温等级为H级180℃)
3. 绝缘材料:我们采用耐高温的绝缘纸作为绝缘材料,具备高温绝缘、阻燃和耐潮湿等多重性能。
4. 绝缘材料接线端子排:小功率设备采用端子排,外观美观,具有优良的耐压、耐温和阻燃性能;大功率设备采用优质铜排。
5. 铁脚:我们主要采用数控折弯冷扎板来制作铁脚,可供选择的环保电镀方式包括镀金黄、镀银白、镀象牙白和表面阳极处理的黑色。
使用环境
1、海拔高度在2000m以下。
2、环境温度不超过40℃。
3、相对湿度不超过90%。
4、无剧烈震荡和冲击振动的场所。
5、环境空气中,不得有有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃,使用时,不得使变压器受到水、雨、雪的侵蚀。
6、电源电压不应超过标称电压的5%。
7、电源中谐波含量不得超标。
|
容量(KVA) |
外形尺寸
长×宽×高(mm) |
安装尺寸(mm) |
外壳尺寸
长×宽×高(mm) |
变压器电压
(kv) |
|
ZSG-1 |
180×110×180 |
80×150 |
280×210×280 |
AC380V/变180V |
|
ZSG-2 |
230×150×220 |
105×145 |
330×250×320 |
AC380V/变180V |
|
ZSG-3 |
260×200×250 |
125×180 |
360×300×350 |
AC380V/变180V |
|
ZSG-5 |
300×230×280 |
145×200 |
400×330×380 |
AC380V/变180V |
|
ZSG-8 |
360×230×330 |
135×275 |
460×350×430 |
AC380V/变180V |
|
ZSG-10 |
420×230×420 |
135×310 |
570×360×570 |
AC380V/变180V |
|
ZSG-15 |
480×250×480 |
140×320 |
630×370×630 |
AC380V/变180V |
|
ZSG-20 |
520×250×520 |
155×400 |
670×390×670 |
AC380V/变180V |
|
ZSG-30 |
550×280×650 |
165×400 |
800×400×870 |
AC380V/变180V |
|
ZSG-40 |
610×300×650 |
170×400 |
800×400×870 |
AC380V/变180V |
|
ZSG-50 |
610×300×650 |
175×400 |
850×500×850 |
AC380V/变180V |
|
ZSG-60 |
700×320×660 |
190×450 |
850×500×850 |
AC380V/变180V |
|
ZSG-80 |
700×350×670 |
195×450 |
1000×550×1000 |
AC380V/变180V |
|
ZSG-100 |
750×350×680 |
210×450 |
1000×550×1000 |
AC380V/变180V |
|
ZSG-120 |
750×350×680 |
215×450 |
1000×600×1000 |
AC380V/变180V |
|
ZSG-150 |
850×370×680 |
230×450 |
1100×600×1100 |
AC380V/变180V |
|
ZSG-200 |
950×450×680 |
290×450 |
1100×600×1100 |
AC380V/变180V |
|
ZSG-250 |
950×450×830 |
290×450 |
1300×700×1300 |
AC380V/变180V |
|
ZSG-300 |
1050×450×950 |
290×450 |
1300×700×1300 |
AC380V/变180V |
|
ZSG-350 |
1100×500×1000 |
310×500 |
1300×700×1300 |
AC380V/变180V |
|
ZSG-400 |
1100×550×1100 |
320×500 |
1300×700×1300 |
AC380V/变180V |
|
ZSG-500 |
1250×600×1250 |
320×600 |
1500×800×1500 |
AC380V/变180V |
注意事项
1、购买前,先估算好您所用的电器总容量,并选用有相当容量的变压器;
2、确认好初级(输入电压)、次级(输出电压);
3、多组电压的情况,请确认功率分配;
4、如有尺寸要求请说明;
5、安装前,应仔细校核铭牌所列数据,确认无误后,方可安装使用。
