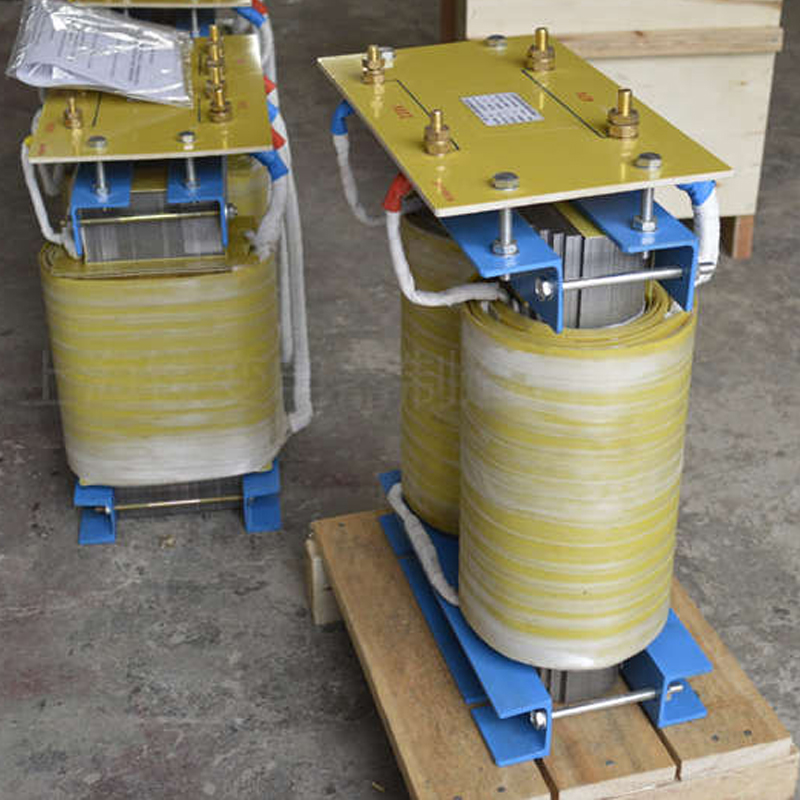

变压器NDK-64KVA是一种容量为64千伏安的变压器。它具有两个绕组，一个是0.8KV（或800伏）的高压侧，另一个是0.22KV（或220伏）的低压侧。这种变压器主要用于将电能从高压输送到低压，以满足不同电压需求的设备。它采用高质量的材料和新的技术，具有高效率、低能耗和可靠性的特点。该变压器广泛应用于建筑、工业、商业和住宅等领域，以满足电力分配和供应的需求。
参数特性
1.输入电压：220v 380v 440v 460v 525v 660v±10% (客户也可指定电压)。
2.输出电压：6v 8v 12v 24v 36v 48v 110v 220v 380v （可选,客户也可指定电压）。
3.电源相数: 单相。
4.额定功率：1KVA 1kw 1千瓦－2500KVA 2500kw 2500千瓦。
5.频率范围：50－60Hz。
6.绕组形式：双绕组或多绕组。
7.冷却方式：空气自冷。
8.效率：≥98%。
9.波形失真：无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻：≥50MΩ。
12.电气强度；工频正弦电压3KV历时1分钟无击穿及闪络现象。
变压器NDK干式是一种特殊类型的变压器、与传统的液体冷却变压器相比，NDK干式变压器采用干式绝缘材料，不需要使用冷却油进行散热，因此被称为干式变压器。
干式变压器的绝缘材料通常是由无机材料制成，这些材料具有较高的绝缘性能和耐热性能，能够有效地隔离和保护变压器的线圈和绝缘结构、它的工作原理与传统变压器相同，通过变换输入电压和输出电压的比例来实现电能的传输和变换。
与油冷却变压器相比，NDK干式变压器具有以下优点：
1. 高可靠性：干式变压器不需要使用冷却油，减少了泄漏和火灾的风险，提高了变压器的可靠性和安全性。
2. 免维护：干式变压器不需要定期更换和维护冷却油，减少了维护和运行成本。
3. 环保节能：干式变压器不会产生污染物，对环境友好。同时，由于不需要冷却油的散热，干式变压器的能效比液体冷却变压器更高。
4. 适应性强：干式变压器适用于各种环境条件，无论是高温、低温、高海拔等都能正常运行。
|
输入电压 |
额定电压±10% |
环境温度 |
-15℃-+50℃ |
|
输出电压 |
额定电压+5%(空载) |
海拔高度 |
<1000m |
|
效率 |
≥98% |
相对湿度 |
<90% |
|
波形失真 |
无附加波形失真 |
安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质. |
|
功能 |
具有输入电压、输出电压、电流指示 |
|
保护 |
具有过流保护可长期无人值守工作 |
|
绝缘电阻 |
≥50M |
|
电气强度 |
工频正弦电压2000V历时1分钟无击穿及闪络现象 |
凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定 |
|
|
|
|
过载能力 |
二倍的额定电流,维持1分钟 |
材料说明：
①铁芯：采用全新优质高硅硅钢片，主要材质为0.35厚h18、h14、h12、z11的优质硅钢片，我们根据客户的要求和使用条件，选用合适之材料，使变压器性能设计达到优良状态。（常规材料为全新优质硅钢片）。
②线材：采用包裹有良好绝缘材料的漆包线以及玻璃丝包线，耐温等级为f级（155℃）、h级（180℃）、c级（220℃）。（常规耐温等级为h级180℃）。
③绝缘材料：采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。
④绝缘材料接线端子排：小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能，大功率采用优质铜排。
⑤铁脚：主要采用数控折弯冷扎板，有镀五彩（金黄），蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择。
◆使用条件：
1、使用海拨高度≤3000m
2、环境温度：-45℃～+50℃设备可散热，勿暴晒
3、相对湿度：≤90%无凝结
4、使用场所无严重影响变压器绝缘强度的腐烛性气体，金属粉尘、导电粉尘及无其他易爆易燃的危险物质。
|
容量(KVA) |
外形尺寸
长×宽×高(mm) |
安装尺寸(mm) |
外壳尺寸
长×宽×高(mm) |
变压器重量(kg) |
|
NDK-0.3 |
115×120×125 |
90×90 |
215×220×225 |
3 |
|
NDK-0.4 |
135×125×140 |
95×115 |
235×225×240 |
4 |
|
NDK-0.5 |
135×135×140 |
105×115 |
235×235×240 |
5 |
|
NDK-0.7 |
150×125×145 |
110×125 |
250×225×245 |
6 |
|
NDK-0.8 |
150×135×145 |
115×125 |
250×235×245 |
7 |
|
NDK-1 |
150×150×145 |
130×125 |
250×250×245 |
8 |
|
NDK-1.5 |
192×180×210 |
125×165 |
292×280×310 |
11 |
|
NDK-2 |
192×205×210 |
150×165 |
292×305×310 |
14 |
|
NDK-2.5 |
192×215×210 |
160×165 |
292×315×310 |
18 |
|
NDK-3 |
192×225×220 |
175×165 |
292×325×320 |
22 |
|
NDK-4 |
230×230×250 |
170×203 |
330×330×350 |
27 |
|
NDK-5 |
230×250×250 |
190×203 |
380×400×400 |
31 |
|
NDK-8 |
290×245×305 |
160×252 |
440×395×455 |
40 |
|
NDK-10 |
290×260×305 |
175×252 |
440×410×455 |
45 |
|
NDK-15 |
360×270×450 |
130×265 |
510×420×600 |
65 |
|
NDK-20 |
360×290×450 |
155×265 |
510×440×600 |
80 |
|
NDK-25 |
380×290×500 |
160×270 |
530×440×650 |
100 |
|
NDK-30 |
400×300×500 |
165×270 |
550×450×650 |
120 |
|
NDK-40 |
450×320×550 |
175×290 |
600×470×700 |
160 |
|
NDK-50 |
500×330×600 |
190×320 |
650×480×750 |
210 |
◆ 注意事项
1、购买前，先估算好您所用的电器总容量，并选用有相当容量的变压器，确保瞬时起动时不烧坏变压器。
2、当您使用多绕组（多路输出电压）的变压器时，要明各分绕组的容量分配，并保留余量，以免变压器因超载损坏。
3、安装前，应仔细核对铭牌所列各项数据是否符合您的要求，确认无误后，方可安装使用。
4、通电工作后，变压器铁心和线圈将发热（但温升不超过80℃）属正常现象，若温升超过80℃，甚至冒烟，则应切断电源开关，重新检查您所用的电器容量。
5、在运输中，应尽可能避免碰撞，切勿受潮，使用时，请注意维护，以保护变压器使用寿命。
